J14
Rastreador GPS 2G mini cableado con batería de respaldo, detección ACC, configuración por SMS (protocolo gt06) y reporte a Cotrack, la plataforma de rastreo de Conecty.
Especificaciones técnicas
| Parámetro | Configuración recomendada |
|---|---|
| Fabricante | Cotrack |
| Modelo | J14 (J14) |
| SKU | TRACKJ14 |
| Red móvil | 2G GSM |
| Protocolo servidor | gt06 (TCP) |
| Servidor de ingesta | tracker.conecty.io |
| Puerto servidor | 5023 |
| APN | eapn1.net (SIM Conecty; confirmá con soporte Conecty si tu SIM es de otro carrier) |
| Identificador en plataforma | IMEI del dispositivo (uniqueId en la plataforma) |
| Alimentación | 9–100 V DC |
| Batería interna | 140 mAh |
| Dimensiones / peso | 77 × 28 × 15 mm / ~30 g |
| Precisión GPS | ~5 m |
| Posicionamiento | GPS, GSM/LBS, Beidou, GLONASS |
| Conexión | Cableado — conector de 4 pines |
| Fijación | Adhesiva o atornillada según instalación |
| Rango operativo | −20 °C a 70 °C |
| Funciones | Impermeable, ACC, geo-cerca, exceso de velocidad, corte de combustible con relé, antigolpes, grabación de voz |
Solo Cotrack
No uses apps ni portales de terceros para ver el mapa. Configurá el servidor hacia Cotrack y verificá posiciones en Cotrack.
Señales LED
Indicadores azul / amarillo / rojo En condiciones OK tras encendido al aire libre (~30 s–3 min): amarillo y azul en Fija.
| LED o indicador | Función | Patrón | Significado | Cuándo revisar |
|---|---|---|---|---|
| Amarillo | Señal celular (GSM) | Parpadeo lento | Registrando red / esperando servidor | Persiste varios minutos → SIM 2G, APN, cobertura, servidor |
| Amarillo | Señal celular (GSM) | Parpadeo rápido | SIM mal instalada, sin red o contacto sucio | Revisar ranura; limpiar chip; probar zona con señal 2G |
| Amarillo | Señal celular (GSM) | Fija | Datos celulares en línea | — |
| Amarillo | Señal celular (GSM) | Apagada | Sin alimentación o módulo en reposo | Verificar cableado 9–100 V |
| Azul | Señal GPS | Parpadeo lento | Buscando satélites o señal débil | Persiste >3 min al cielo abierto → orientación; revisar obstrucciones |
| Azul | Señal GPS | Parpadeo rápido | Fallo del chip GPS | Contactar soporte / reparación |
| Azul | Señal GPS | Fija | Posición GPS obtenida | — |
| Azul | Señal GPS | Apagada | Sin alimentación o GPS en reposo | — |
| Rojo | Alimentación | Fija | Alimentación principal presente | Apagado → revisar fusible, cableado y tensión 9–100 V |
Señales de readiness (onboarding)
Durante el onboarding de un kit GPS, la plataforma valida típicamente:
- SIM activa con datos móviles
- Dispositivo provisionado en la plataforma
- Primera posición recibida
Patrón esperado en prueba al aire libre: amarillo y azul en Fija.
Instalación

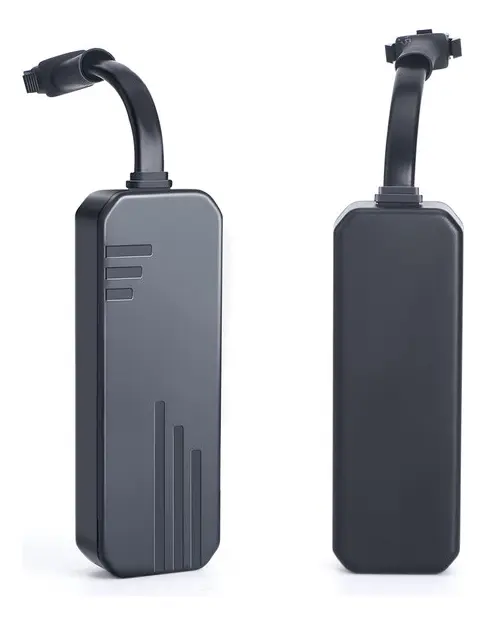

Vista del equipo
Vista izquierda: frente con ranuras decorativas y cable con conector 4 pines. Vista derecha: cara posterior lisa.
Planos de instalación Conecty
Instalación básica (2 cables) — rastreo continuo; aislá los hilos sobrantes:
Instalación con relé (ACC + corte de combustible) — instalá el relé antes de activar RELAY por SMS:
Diagrama referencial
La ilustración del equipo es referencial; la lógica de conexión aplica a J14. Pinout exacto: guía técnica (PDF).
1. SIM y cableado
- Insertá la SIM 2G según la ranura del equipo (orientación según la guía técnica (PDF)).
- Cableá según el plano que corresponda — conector de 4 pines, alimentación 9–100 V DC.
- Fijá el equipo con la antena GPS hacia el cielo (tablero, parabrisas u otra ubicación con vista al cielo según tu instalación).
- Probá al aire libre 1–3 min: LEDs amarillo y azul deberían quedar en Fija cuando GSM y GPS están OK.
Solo Cotrack
No uses apps ni portales de terceros para ver el mapa. Configurá el servidor hacia Cotrack y verificá posiciones en Cotrack.
2. Configuración por SMS — Nivel 1 (provisión y diagnóstico)
Enviá los comandos por SMS al número de la SIM instalada en el tracker (desde un celular autorizado si el equipo exige número centro).
Comandos SMS y protocolo gt06
El equipo usa transporte TCP y protocolo gt06 en la plataforma. Los comandos siguientes son los de la familia GT06/Cotrack usados operativamente para este SKU (misma convención que EC33 Pro 4G).
Servidor de ingesta (dominio + puerto TCP):
SERVER,1,tracker.conecty.io,5023,0#
APN:
APN,eapn1.net,,#
Consultas útiles:
| Acción | Comando SMS |
|---|---|
| Consultar servidor | SERVER# |
| Consultar APN | APN# |
| Consultar estado (IMEI, GSM, GPS) | STATUS# |
| Reiniciar dispositivo | RESET# |
| Restaurar fábrica (excepto IP/puerto/APN) | FORMAT |
3. Verificación en la plataforma
- Ingresá a Cotrack con tu usuario.
- Abrí el dispositivo por IMEI.
- Confirmá estado online y al menos una posición en el mapa.
Solución de problemas
| Síntoma | Causa probable | Acción |
|---|---|---|
| Azul en parpadeo lento prolongado | Sin fix GPS; obstrucción; zona con mala señal | Probar al aire libre; cambiar ubicación; descartar película en parabrisas |
| Azul en parpadeo rápido | Fallo chip GPS | Soporte / reparación |
| Amarillo en parpadeo rápido | SIM mal colocada, sucia o sin red 2G | Reinstalar SIM; limpiar contactos; mover a zona con cobertura GSM |
| Amarillo en parpadeo lento prolongado | Servidor incorrecto o SIM sin datos | Verificar SERVER# y estado de la SIM con soporte Conecty |
| Plataforma offline | GPRS caído o señal débil (sótano, túnel) | Salir a zona con red; el equipo reanuda al recuperar señal |
| Sin posición tras instalar | Vehículo estático o sin trayecto | Circular unos minutos al aire libre |
| Sin datos con SIM nueva | APN anterior | Enviar APN,eapn1.net,,# y RESET# |
| Corte de combustible no responde | Relé no cableado o comando sin autorización | Verificar cableado del relé; RELAY# antes de RELAY,1# |
| Rojo apagado / sin encendido | Cableado o tensión fuera de 9–100 V | Medir alimentación y revisar fusibles |
Checklist rápido para soporte
- IMEI de
STATUS#coincide con el registrado en el kit - SIM 2G activa con datos (APN Conecty; típico
eapn1.net) - Servidor
tracker.conecty.iopuerto5023 - Amarillo y azul en Fija tras prueba al aire libre
- Primera posición visible en la plataforma
Comandos SMS de configuración (referencia)
Tabla Nivel 2 — todos los comandos de configuración según la guía técnica (PDF) (familia gt06; misma lista que EC33 Pro). Valores de provisión Conecty: tracker.conecty.io:5023, eapn1.net.
| Función | Comando SMS | Notas |
|---|---|---|
| Restaurar fábrica (excepto IP, puerto, APN) | FORMAT | Respuesta: FORMAT |
| Consultar APN | APN# | Respuesta incluye APN actual |
| Configurar APN | APN,<apn>,<usuario>,<clave># | Ej. provisión: APN,eapn1.net,,# |
| Consultar servidor | SERVER# | Respuesta: host, puerto y modo TCP |
| Configurar servidor (dominio) | SERVER,1,<host>,<puerto>,0# | Ej. provisión: SERVER,1,tracker.conecty.io,5023,0# |
| Configurar servidor (IP) | SERVER,0,<ip>,<puerto>,0# | Último 0 = TCP |
| Consultar ubicación (link mapa) | URL# | Devuelve enlace Google Maps |
| Consultar estado | STATUS# | IMEI, batería, GSM, GPS, ACC, etc. |
| Consultar parámetros | PARAM# | Timer, heartbeat, defensa, etc. |
| Reiniciar | RESET# | Respuesta: RESET OK |
| Consultar corte combustible | RELAY# | Respuesta: RELAY:0 o RELAY:1 |
| Activar corte combustible | RELAY,1# | Solo si el vehículo tiene relé cableado |
| Desactivar corte combustible | RELAY,0# | Restaura combustible/energía |
| Añadir número centro 1 | CENTER,A,<número># | SMS solo desde números autorizados |
| Eliminar número centro 1 | CENTER,D# | |
| Añadir número centro 2 | CENTER,A2,<número># | |
| Eliminar número centro 2 | CENTER,D2# | |
| Añadir número centro 3 | CENTER,A3,<número># | |
| Eliminar número centro 3 | CENTER,D3# | posible typo en guía PDF CENTER,D2# en ítem 17 |
| Consultar números centro | CENTER# | Lista centros configurados |
| Añadir números SOS | SOS,A,<n1>,<n2>,<n3># | Uno o más números |
| Eliminar números SOS | SOS,D,<n1>,<n2>,<n3># | Ej. SOS,D,1# elimina el primero |
| Consultar números SOS | SOS# | |
| Habilitar respuesta automática a llamadas | 777# | Cualquier número puede activar escucha |
| Deshabilitar respuesta automática | 888# | Predeterminado: deshabilitado |
| Configurar función llamada entrante | SZCS#CALL_FUN=<A> | A=0 monitor; A=1 enlace Google |
| Consultar función llamada entrante | CXCS#CALL_FUN | |
| Intervalo heartbeat | HBT,<T1>,<T2># | T1 ACC ON (60–300 s); T2 ACC OFF (60–300 min) |
| Consultar heartbeat | HBT# | |
| Intervalo envío GPS | TIMER,<T1>,<T2># | T1 ACC ON (5–60 s); T2 ACC OFF (5–1800 s) |
| Consultar intervalo GPS | TIMER# | |
| Activar alarma vibración | SENALM,ON,<M># | M=0 GPRS; 1 SMS+GPRS; 2 GPRS+SMS+CALL |
| Desactivar alarma vibración | SENALM,OFF# | |
| Consultar alarma vibración | SENALM# | |
| Activar alarma apagado | POWERALM,ON,<M>,<T1>,<T2># | T1 detección (2–60 s); T2 carga mín. (1–3600 s) |
| Desactivar alarma apagado | POWERALM,OFF# | |
| Consultar alarma apagado | POWERALM# | |
| Activar alarma batería baja | BATALM,ON,<M># | M=0 GPRS; 1 SMS+GPRS |
| Desactivar alarma batería baja | BATALM,OFF# | |
| Consultar alarma batería baja | BATALM# | |
| Activar alarma movimiento | MOVING,ON,<R>,<M># | R=radio 100–1000 m |
| Desactivar alarma movimiento | MOVING,OFF# | |
| Consultar alarma movimiento | MOVING# | |
| Activar alarma exceso velocidad | SPEED,ON,<B>,<C>,<M># | B=tiempo (5–600 s); C=km/h (1–255) |
| Desactivar alarma exceso velocidad | SPEED,OFF# | |
| Consultar alarma exceso velocidad | SPEED# | |
| Activar alarma ACC encendido | ACCALM,ON,<M># | M=0–3 (GPRS / SMS / CALL) |
| Desactivar alarma ACC encendido | ACCALM,OFF# | |
| Consultar alarma ACC encendido | ACCALM# | |
| Activar alarma ACC apagado | ACCOFFALM,ON,<M># | |
| Desactivar alarma ACC apagado | ACCOFFALM,OFF# | |
| Consultar alarma ACC apagado | ACCOFFALM# | |
| Consultar modo suspensión | CXCS#SLPDISCONNECT | |
| Configurar zona horaria SMS | GMT,<E o W>,<zona>,<minutos># | Ej. GMT,E,8,0# |
| Consultar zona horaria SMS | GMT# | |
| Sincronizar zona horaria GPRS con SMS | SZCS#GT06GPRSGMT=<0 o 1># | 1 = sincronizar con SMS |
| Consultar zona horaria GPRS | CXCS#GT06GPRSGMT |
Guía técnica (PDF)
- Guía técnica (PDF) — cableado, LEDs y troubleshooting de la familia GT06.
