GT01 2G-V2

Rastreador GPS 2G cableado (misma familia de plataforma KS-199D que el GT06E), resistente al agua (IP67), configuración por SMS (dialecto KS199D / GT01) y reporte a Cotrack, la plataforma de rastreo de Conecty.

Especificaciones técnicas

Parámetro	Configuración recomendada
Fabricante	Cotrack
Modelo comercial	GT01 2G-V2 (GT01)
Plataforma OEM	KS-199D (variante 2G)
SKU	TRACKGT01
Red móvil	2G GSM (bandas exactas: TBD — pendiente confirmar con ficha del módulo 2G)
Protocolo servidor	gt06 (TCP)
Servidor de ingesta	tracker.conecty.io
Puerto servidor	5023
APN	eapn1.net (SIM Conecty; confirmá con soporte Conecty si tu SIM es de otro carrier)
Identificador en plataforma	IMEI del dispositivo (uniqueId en Cotrack)
Alimentación	9–95 V DC
Consumo típico	~40 mA @ 12 V (activo); < 10 mA en reposo
Batería interna	140 mAh (3,7 V, opcional de fábrica)
Dimensiones / peso	90,6 × 57 × 20 mm / ~68 g
Grado de protección	IP67
Precisión GPS	< 10 m (1σ)
Módulo GPS	ZKMicro AT6558D (GPS + BDS)
Tipo de SIM	SIM estándar
Cableado	3 hilos (sin corte remoto) o 4 hilos (con corte de combustible opcional)

Solo Cotrack

No uses apps ni portales de terceros para ver el mapa. Configurá el servidor hacia Cotrack y verificá posiciones en Cotrack. Ignorá las referencias del manual OEM a apps o plataformas del fabricante.

Señales LED

Indicadores rojo / amarillo / azul (misma convención que la plataforma KS-199D). En condiciones OK tras encendido al aire libre: amarillo y azul en Fija; rojo en Fija con alimentación presente.

LED o indicador	Función	Patrón	Significado	Cuándo revisar
Rojo	Alimentación	Fija	Equipo encendido y operativo	Apagado → revisar cableado 9–95 V
Rojo	Alimentación	Apagada	Sin alimentación / apagado	Medir tensión y fusibles
Amarillo	Señal celular (GSM)	Parpadeo lento	Inicialización GSM / buscando red	Persiste >3 min → SIM, APN, cobertura 2G
Amarillo	Señal celular (GSM)	Fija	Comunicación celular normal	—
Amarillo	Señal celular (GSM)	Apagada	Hibernación GSM o apagado	Normal en reposo prolongado
Azul	Señal GPS	Parpadeo lento	Buscando satélites	Persiste >3 min al cielo abierto
Azul	Señal GPS	Fija	Posición obtenida	—
Azul	Señal GPS	Apagada	Hibernación GPS	Revisar si no fija al mover el vehículo

Readiness (condiciones OK): amarillo y azul en Fija tras ~30 s–3 min al aire libre.

Instalación

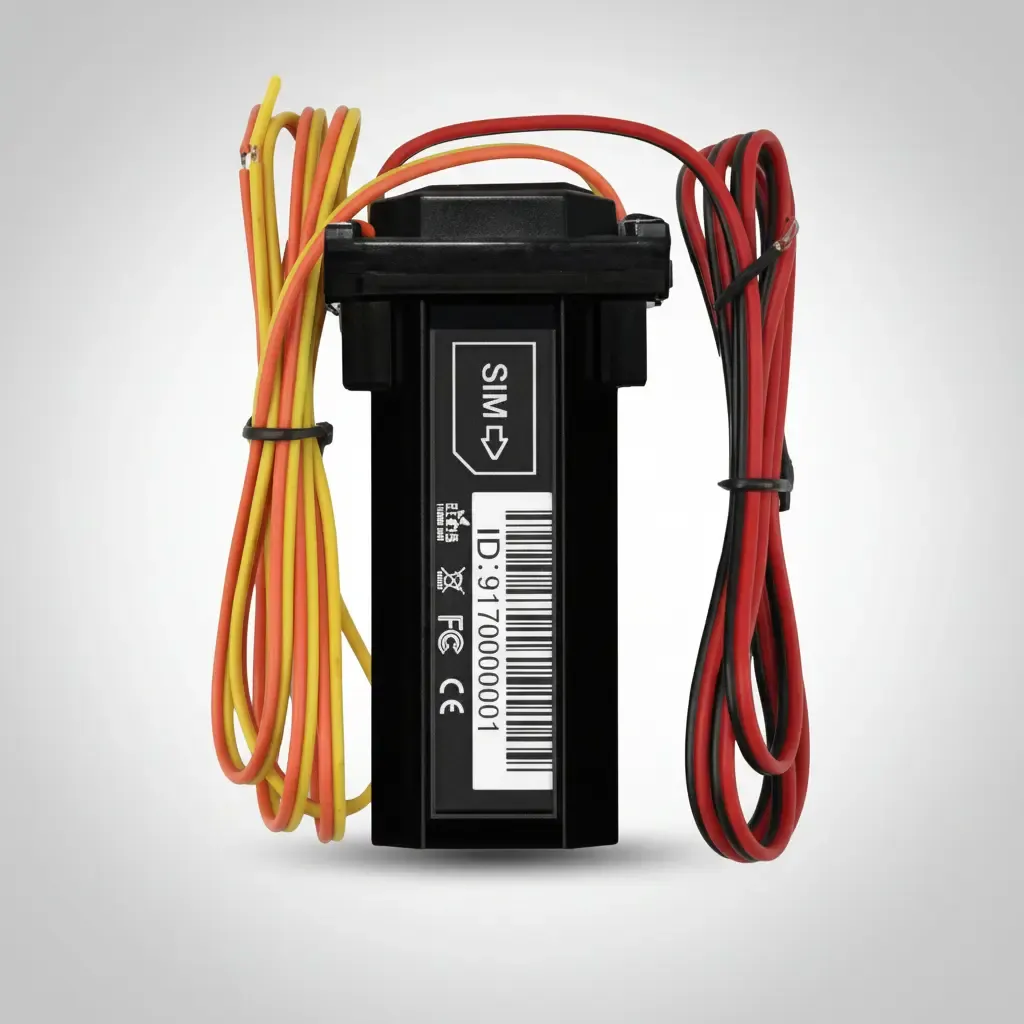

Vista del equipo

Plataforma KS-199D (variante 2G):

Planos de instalación Conecty

Instalación básica (2 cables) — rastreo continuo; aislá los hilos sobrantes (naranja y amarillo):

Instalación con relé (ACC + corte de combustible):

Diagrama referencial

La ilustración del equipo es referencial; la lógica de conexión aplica a GT01 2G-V2 (plataforma KS-199D). Pinout exacto: guía técnica (PDF).

1. SIM y cableado

1. Insertá la SIM estándar antes del cableado final.
2. Cableá según el plano que corresponda a tu instalación:
   • Rojo: positivo de alimentación (9–95 V DC).
   • Negro: negativo / masa.
   • Naranja (ACC): interruptor ACC del vehículo (instalación con relé).
   • Amarillo (4 hilos): corte de combustible al relé (opcional).
3. Orientá la antena GPS hacia el cielo; evitá metal y zonas sin señal 2G.
4. Encendé y probá al aire libre 1–3 min.

Cobertura 2G

Este modelo opera en 2G GSM. Verificá que haya cobertura 2G en la zona de instalación; en áreas solo 4G el equipo puede no registrar red.

2. Configuración por SMS — Nivel 1 (provisión y diagnóstico)

Enviá los SMS al número de la SIM instalada en el tracker. El dialecto KS-199D usa una clave SMS intermedia (típica de fábrica: 123456).

Comandos SMS (dialecto KS199D)

Mismo formato SMS que la plataforma KS-199D / GT06E; no uses SERVER,1,… salvo que soporte indique compatibilidad en tu lote.

Servidor de ingesta:

IP tracker.conecty.io 5023

APN:

APN,123456,eapn1.net

Consultas y recuperación:

Acción	Comando SMS	Respuesta esperada
Consultar estado (versión, ID, IP)	CXZT	Información de versión, ID e IP
Consultar enlace de posición	G1234	Enlace a mapa
Reiniciar dispositivo	CQ	CQ OK
Restaurar fábrica	FORMAT	FORMAT OK

3. Verificación en la plataforma

1. Ingresá a Cotrack con tu usuario.
2. Abrí el dispositivo por IMEI.
3. Confirmá estado online y al menos una posición en el mapa.

Solución de problemas

Síntoma	Causa probable	Acción
Amarillo en parpadeo lento prolongado	Sin red 2G o APN incorrecto	Verificar cobertura GSM; APN,123456,eapn1.net; IP tracker.conecty.io 5023
Sin registro de red	Zona sin 2G o SIM sin plan de datos	Confirmar cobertura 2G; contactar soporte Conecty
Azul en parpadeo lento prolongado	Sin fix GPS	Probar al aire libre; orientar antena al cielo
Plataforma offline	SIM sin saldo o señal débil	Recargar SIM; mover a zona con cobertura
IP o puerto incorrectos	Servidor mal configurado	IP tracker.conecty.io 5023 + CQ
Mapa sin posición tras instalar	Vehículo estático	Circular unos minutos al aire libre
ACC no detectado	Línea naranja sin conectar	Cablear ACC si usás defensa

Checklist rápido para soporte

• IMEI de CXZT coincide con el registrado en el kit
• Cobertura 2G en zona de prueba
• SIM activa con datos — APN eapn1.net
• Servidor tracker.conecty.io:5023
• Amarillo y azul en Fija al aire libre

Comandos SMS de configuración (referencia)

Tabla Nivel 2 — dialecto KS-199D (manual OEM compartido con GT06E).

Función	Comando SMS	Notas
Consultar estado terminal	CXZT	Versión, ID, IP
Consultar enlace lat/long	G1234	Enlace Google Maps
Reiniciar equipo	CQ	CQ OK
Restaurar fábrica	FORMAT	FORMAT OK
Configurar APN	APN,123456,<apn>	Provisión: APN,123456,eapn1.net
Configurar usuario APN	APNUSER,123456,<usuario>	Si el carrier lo exige
Configurar contraseña APN	APNPASSWD,123456,<clave>	Si el carrier lo exige
Intervalo envío ACC ON	FREQ,123456,<segundos>	Ej. 30 s
Intervalo envío ACC OFF	STATIC,123456,<segundos>	Ej. 40 s
Configurar servidor	IP <host o IP> <puerto>	Ej. IP tracker.conecty.io 5023

Guía técnica (PDF)

• Guía técnica (PDF) — manual OEM KS-199D (misma plataforma hardware; variante 2G GT01).
